Vilka är de viktigaste industri- och forskningsanvändningarna av 1-etyl-3-metylimidazolium-bis(fluorsulfonyl)imid?

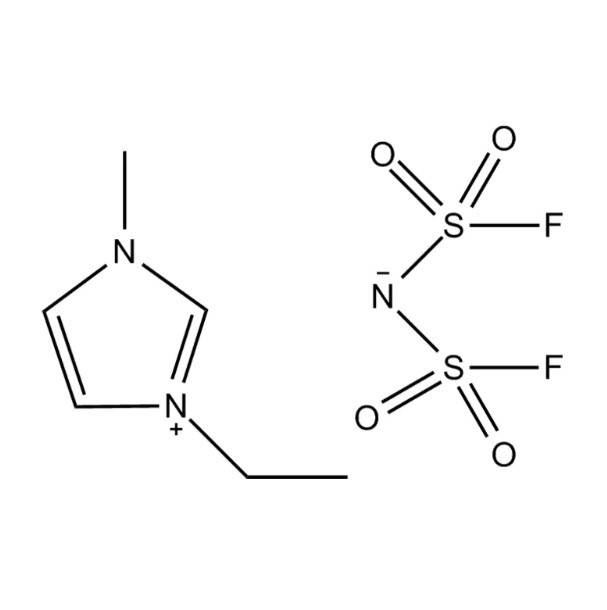

1-etyl-3-metylimidazolium-bis(fluorsulfonyl)imid — vanligen förkortat [EMIM][FSI] — är en jonisk vätska som har väckt intensiv vetenskaplig och industriell uppmärksamhet under de senaste två decennierna. Joniska vätskor är salter som finns i flytande form vid eller nära rumstemperatur, och [EMIM][FSI] sticker ut inom denna breda familj på grund av en exceptionell kombination av egenskaper: mycket låg viskositet, brett elektrokemiskt stabilitetsfönster, hög jonkonduktivitet, försumbart ångtryck och bra termisk stabilitet. Dessa egenskaper gör den till en av de mest mångsidiga och praktiskt användbara joniska vätskorna som finns tillgängliga, med aktiva tillämpningar som spänner över energilagring, elektrokemisk syntes, smörjvetenskap och avancerad materialforskning.

Fysiska och kemiska kärnegenskaper som möjliggör dess användning

För att förstå varför [EMIM][FSI] används så brett krävs en tydlig bild av vad som gör det fysiskt och kemiskt särskiljande. Bis(fluorosulfonyl)imidanjonen – även skriven FSI⁻ – är en svagt koordinerande, mycket delokaliserad anjon som endast interagerar löst med imidazoliumkatjonen. Denna svaga jonparning är grundorsaken till föreningens anmärkningsvärt låga viskositet jämfört med många andra joniska vätskor. Vid 25°C har [EMIM][FSI] en dynamisk viskositet på ungefär 18–22 mPa·s , som är tillräckligt låg för att tillåta rimlig jonrörlighet utan att kräva förhöjda temperaturer.

Dess jonledningsförmåga vid rumstemperatur faller inom intervallet 14–18 mS/cm , bland de högsta registrerade för någon ren jonisk vätska. Detta är en direkt följd av den låga viskositeten och den höga laddningstätheten hos FSI-anjonen. Det elektrokemiska fönstret - spänningsområdet över vilket föreningen varken oxiderar eller minskar - spänner över cirka 4,5 till 5,5 V beroende på elektrodmaterial och mätförhållanden. Detta breda fönster är det som gör [EMIM][FSI] så attraktiv som elektrolytmedium för högspänningselektrokemiska tillämpningar. Dess smältpunkt är långt under 0°C (rapporterade värden sträcker sig från -18°C till -22°C), vilket innebär att den förblir flytande över de flesta driftstemperaturområden som är relevanta för verkliga enheter.

Elektrolyt i litiumjon- och nästa generations batterier

Den mest kommersiellt betydelsefulla tillämpningen av [EMIM][FSI] är som en elektrolytkomponent i uppladdningsbara batterisystem. Konventionella litiumjonbatterier använder organiska karbonatelektrolyter - etylenkarbonat, dimetylkarbonat och relaterade föreningar - som är brandfarliga och benägna att sönderfalla vid förhöjda temperaturer eller efter cellmissbruk. Joniska vätskor erbjuder ett icke brännbart, termiskt stabilt alternativ, och [EMIM][FSI] är bland de mest lämpliga kandidaterna eftersom dess låga viskositet tillåter litiumjoner att migrera genom elektrolyten med hastigheter som är tillräckligt snabba för praktisk laddning och urladdning.

Inom forskning om litiumbatterier används [EMIM][FSI] vanligtvis som ett värdlösningsmedel i vilket ett litiumsalt - oftast litiumbis(fluorosulfonyl)imid (LiFSI) - löses i koncentrationer mellan 0,5 M och 3,2 M. Vid höga koncentrationer av litiumsalt bildar elektrolyten en "lokalt vätskekoncentrerad" jonisk koncentrerad vätska med joniska ämnen. annars exfolieras av imidazoliumkatjonen. Studier har visat stabil cykling av grafit/LiFePO₄ och grafit/NMC fullceller med användning av [EMIM][FSI]-baserade elektrolyter vid temperaturer från -20°C till 60°C, vilket överträffar karbonatelektrolyter vid båda ytterligheterna av detta intervall.

Tillämpningar för natriumjon- och kaliumjonbatterier

Utöver litium undersöks [EMIM][FSI] aktivt som ett elektrolytmedium för natriumjon- och kaliumjonbatterier - två post-litiumkemier som utvecklas som billigare alternativ för stationär energilagring. Natrium- och kaliumsalter av FSI⁻-anjonen löses lätt i [EMIM][FSI], och de resulterande elektrolyterna stöder reversibel plätering och strippning av dessa metaller vid förhållanden som är svåra att uppnå i standardkarbonat- eller eterbaserade lösningsmedel. Den icke brandfarliga naturen hos den joniska flytande elektrolyten är särskilt attraktiv för stationär lagring i storformat där brandsäkerhet är en primär designrestriktion.

Superkondensator och elektrokemisk kondensatorelektrolyter

Elektrokemiska dubbelskiktskondensatorer (EDLC), vanligtvis kallade superkondensatorer eller ultrakondensatorer, lagrar energi genom att adsorbera joner vid ytan av kolelektroder med hög yta. Den maximala energitätheten som kan uppnås i en EDLC skalas med kvadraten på driftspänningen, vilket innebär att en utvidgning av spänningsfönstret direkt multiplicerar energin som lagras per massenhet. Vattenhaltiga elektrolyter begränsar EDLC-driften till ungefär 1 V, medan organiska elektrolyter utökar denna till cirka 2,7 V. [EMIM][FSI], med dess elektrokemiska fönster som överstiger 4 V i kolelektrodceller, gör det möjligt för EDLC-enheter att fungera vid 3,5 V eller högre , nästan en fördubbling av den uppnåbara energitätheten jämfört med acetonitrilbaserade organiska elektrolyter.

Den låga viskositeten hos [EMIM][FSI] är kritisk i detta sammanhang eftersom den tillåter joner att penetrera de smala porerna i aktivt kol och karbidhärledda kolelektrodmaterial effektivt, även vid undertemperaturer. Forskargrupper har visat [EMIM][FSI]-baserade EDLC-celler med specifika energivärden som överstiger 40 Wh/kg på enhetsnivå - ett riktmärke som närmar sig det lägre prestandaintervallet för blybatterier samtidigt som de bibehåller effekttätheten och livslängden som är karakteristiska för lagring av kondensatortyp.

Elektrodeposition av metaller och halvledare

Elektrodeposition – processen att reducera metalljoner från lösning till en elektrodyta för att bilda en tunn film eller beläggning – är kraftigt begränsad i vattenhaltiga elektrolyter eftersom vatten elektrolyserar under 1,23 V. Många metaller av industriellt intresse, inklusive aluminium, titan, kisel, germanium och eldfasta metaller, som t.ex. potentialerna ligger under gränsen för väteutveckling. [EMIM][FSI] löser upp lämpliga prekursorsalter för flera av dessa grundämnen och ger det elektrokemiska fönstret som behövs för att reducera dem utan konkurrerande elektrolytnedbrytningsreaktioner.

Elektrodeponering av aluminium från [EMIM][FSI]-baserade elektrolyter innehållande aluminiumklorid (AlCl3) har visats vid rumstemperatur med god strömeffektivitet och kontrollerbar filmmorfologi. De avsatta aluminiumbeläggningarna visar lovande för korrosionsskyddsapplikationer där konventionell vattenkromat eller nickelplätering fasas ut av miljöskäl. Tunna kisel- och germaniumfilmer avsatta från [EMIM][FSI]-baserade elektrolyter har utforskats som anodmaterial för batteriapplikationer, där elektrodeponeringsvägen erbjuder ett alternativ till högtemperaturvakuumavsättningsmetoder.

Halvledare och nanostruktursyntes

Den unika lösningsmiljön för [EMIM][FSI] möjliggör också syntes av halvledarnanostrukturer - kvantprickar, nanotrådar och tunna filmer - med kontrollerad morfologi och sammansättning. Den joniska vätskan fungerar samtidigt som lösningsmedel, strukturriktande medel och elektrokemiskt medium, och styr kärnbildningen och tillväxten av avsatta material genom dess organiserade gränsytor vid elektrodytorna. Sammansatta halvledare som CdTe och Cu₂ZnSnS₄ (CZTS), relevanta för solcellstillverkning, har deponerats från [EMIM][FSI]-baserade elektrolyter med sammansättningskontroll som inte lätt uppnås i vattenbaserade system.

Använd som lösningsmedel och reaktionsmedium i kemisk syntes

Joniska vätskor har marknadsförts som "gröna" alternativ till flyktiga organiska lösningsmedel i kemisk syntes eftersom deras försumbara ångtryck eliminerar lösningsmedelsutsläpp under reaktioner. [EMIM][FSI] deltar i detta applikationsutrymme, särskilt för reaktioner som drar nytta av dess specifika solvatiseringsegenskaper eller där dess elektrokemiska stabilitet gör att den kan användas som ett kombinerat lösningsmedel och elektrolyt för elektrosyntes.

Organisk elektrosyntes - med användning av elektricitet snarare än kemiska oxidanter eller reduktionsmedel för att driva organiska omvandlingar - är ett område av växande industriellt intresse för att producera farmaceutiska mellanprodukter och finkemikalier. [EMIM][FSI] fungerar som både lösningsmedel och understödjande elektrolyt i sådana reaktioner, vilket eliminerar behovet av att lösa upp ett separat salt i ett organiskt lösningsmedel och förenklar nedströms produktisolering. Dess låga viskositet i förhållande till andra joniska vätskor förbättrar masstransporten i den elektrokemiska reaktorn, vilket ökar strömeffektiviteten och minskar reaktionstiderna.

Vid elektrokemisk reduktion av CO₂ – en reaktion av betydande intresse för att omvandla infångad koldioxid till användbara bränslen eller kemikalier – har [EMIM][FSI] identifierats som ett mycket effektivt medium. Imidazoliumkatjonen deltar aktivt i stabiliseringen av CO2-radikalanjonmellanprodukten, sänker den överpotential som krävs för CO2-reduktion och förbättrar selektiviteten mot kolmonoxid- eller formiatprodukter jämfört med vattenhaltiga elektrolyter.

Smörjning och tribologiska tillämpningar

Den termiska stabiliteten, icke-flyktigheten och den avstämbara ytaffiniteten hos [EMIM][FSI] gör det till en användbar smörjmedelsadditiv och snyggt smörjmedel för krävande tribologiska tillämpningar. Till skillnad från petroleumbaserade smörjmedel avdunstar det inte under vakuum, vilket gör det lämpligt för användning i rymdmekanismer, vakuumkammare och precisionsinstrumentlager där utgasning måste minimeras. Studier av [EMIM][FSI] som smörjmedel på stål-på-stål glidkontakter har visat signifikanta minskningar i friktionskoefficient och slitagevolym jämfört med osmorda ytor och referenssmörjmedel för mineraloljor.

FSI⁻-anjonen bidrar till tribologisk prestanda genom att bilda en skyddande tribofilm på metallytor under skjuvningsförhållanden. Fluorhalten i anjonen spelar en roll som är analog med den för PTFE (polytetrafluoreten)-partiklar i konventionella smörjmedelsformuleringar, vilket ger en ytkemi med låg energi som minskar adhesivt slitage. För aluminiumlegeringar och mjuka metaller som är svåra att skydda med svavel-fosfor additiv kemi (som kan korrodera icke-järnhaltiga ytor), erbjuder [EMIM][FSI] ett kemiskt kompatibelt alternativ.

Sammanfattning av nyckelapplikationsområden

Tabellen nedan konsoliderar de primära användningsområdena för [EMIM][FSI] tillsammans med den specifika egenskapen som gör den lämplig för varje applikationsdomän.

Hantering, säkerhet och praktiska överväganden

Även om [EMIM][FSI] är mycket mindre farligt än de flyktiga organiska lösningsmedel som det ofta ersätter, är det inte utan hanteringskrav. Föreningen är hygroskopisk - den absorberar vatten från omgivande luft - och löst vatten påverkar dess elektrokemiska fönster, viskositet och konduktivitet. För elektrokemiska tillämpningar som kräver prestanda vid gränserna för stabilitetsfönstret, bör [EMIM][FSI] torkas under vakuum vid 60–80°C under omrörning tills vattenhalten är under 20 ppm mätt med Karl Fischer-titrering.

• Förvara i förseglade behållare under inert atmosfär (argon eller kväve) för att minimera fuktabsorption och förhindra reaktion med atmosfärisk CO₂ som kan förändra jonisk vätskesammansättning under långa perioder.
• Undvik långvarig hudkontakt – medan [EMIM][FSI] har låg akut toxicitet, visar joniska vätskor som klass biologisk aktivitet på cellnivå, och kumulativa exponeringsdata samlas fortfarande in av arbetshälsoforskare.
• Hantera glasvaror och utrustning som används med [EMIM][FSI] försiktigt – dess låga ytspänning innebär att den väter ytor aggressivt och kan vara svår att ta bort helt från porösa eller uppruggade ytor utan noggrann tvättning med lösningsmedel.
• Avfallshantering bör följa lokala föreskrifter för fluorinnehållande kemikalier – FSI⁻-anjonen innehåller fluorsulfonylgrupper som producerar fluoridhaltiga biprodukter vid förbränning och bör inte kasseras i vanliga vattenhaltiga avfallsströmmar utan lämplig behandling.

När forskning om joniska vätskor fortsätter att mogna och uppskalningsvägar för [EMIM][FSI]-produktion blir mer kostnadseffektiva, minskar klyftan mellan laboratorieprestanda och kommersiellt utplacering stadigt. Dess kombination av elektrokemisk bredd, låg viskositet och termisk robusthet positionerar den som en av de mest tekniskt motiverade joniska vätskorna för övergång från akademisk forskning till industriell praktik inom flera sektorer.
